태양광 ESS시스템

  • 1kW, 2kW
    (독립형,이동형)
  • 4kW, 8kW
    (독립형,발전사업용)
  • 12kW, 16kW
    (독립형,발전사업용)
  • 24kW, 32kW
    (독립형,발전사업용)
  • 72kW(24kWx3군)
    (발전사업용)
  • 96kW(32kWx3군)
    (발전사업용)

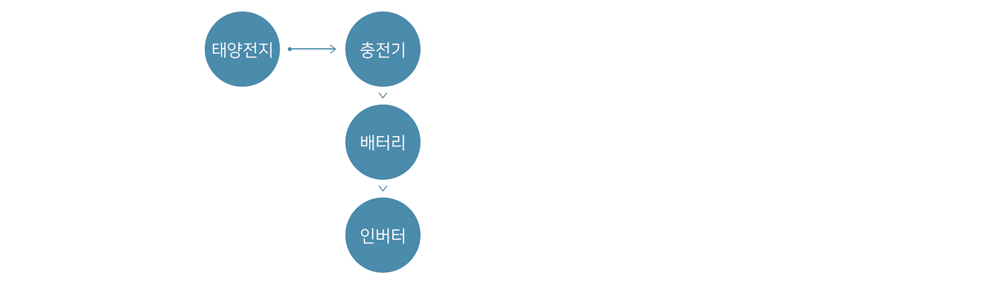

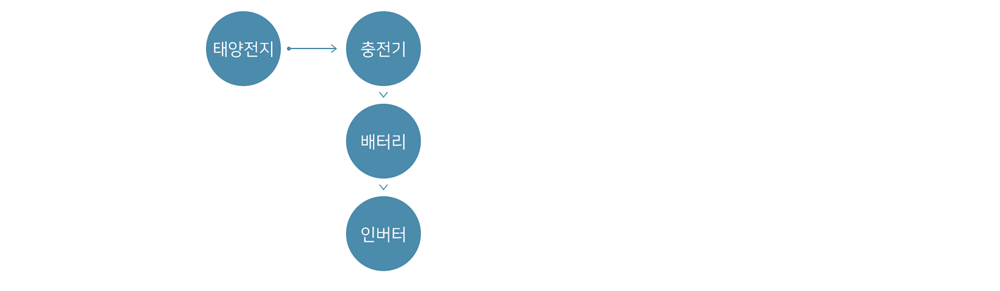

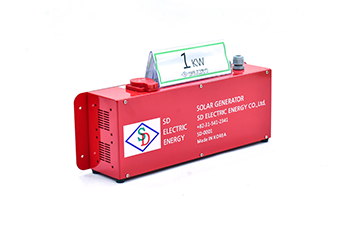

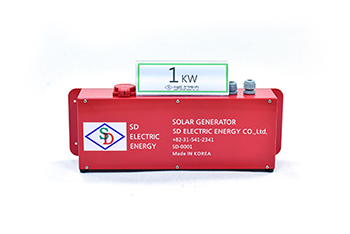

모델명 SD-1001+SD-L1003 (인버터 1㎾, 리튬전지 3.2㎾h)

1kw
1kw
1kw
1kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1001+
SD-L1003
290Wx2장 580W 1kW급 3.2kWh
(PV용량의 5.5배)
1kW
(PV용량의 1.7배)
경사고정식 예상발전량=0.58㎾×3.6h
= 2.08㎾h/day
일 PV용량 부하로 7.7시간 이상 사용가능
580w×7.7h = 4.46㎾h/day(PV발전량의 약 2.14배 생산)
양 추적식 예상발전량=0.58㎾×3.6h×1.3
= 2.71㎾h/day
일 PV용량 부하로 10시간 이상 사용가능
580w×10h = 5.8㎾h/day(PV발전량의 약 2.14배 생산)

※ 발전시간 : 3.6h/day × 고주파 증폭 충전 214% = 7.7시간

모델명 SD-1002+SD-L1004 (인버터 2㎾, 리튬전지 5.4㎾h)

2kw
2kw
2kw
2kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1002+
SD-L1004
400Wx2장 800W 2kW급 5.4kWh
(PV용량의 6.7배)
2kW
(PV용량의 2.5배)
경사고정식 예상발전량= 0.8㎾×3.6h
= 2.88㎾h/day
일 PV용량 부하로 7.7시간 이상 사용가능
800w×7.7h = 6.16㎾h/day(PV발전량의 약 2.14배 생산)
양 추적식 예상발전량=0.8㎾×3.6h
×1.3= 3.74㎾h/day
일 PV용량 부하로 10시간 이상 사용가능
800w×10h = 8㎾h/day(PV발전량의 약 2.14배 생산)

※ 발전시간 : 3h/day × 양 추적식 130% = 10시간

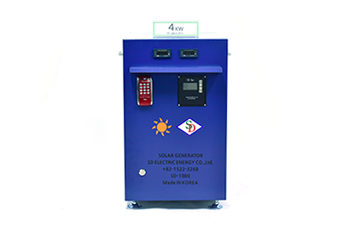

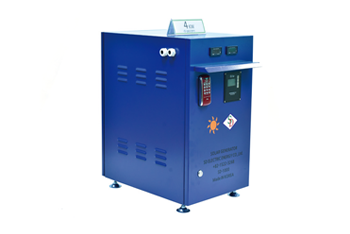

모델명 SD-1004+SD-L1010 (인버터 4㎾, 리튬전지 10.8㎾h), 제어시스템 최소모델

4kw
4kw
4kw
4kw

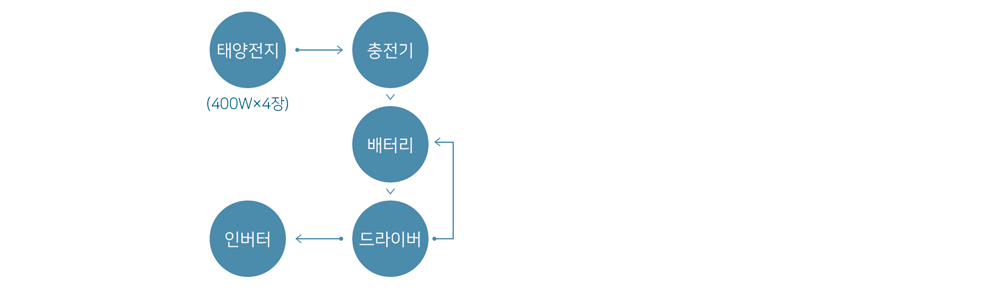

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1004+
SD-L1010
400Wx4장 1.6kW 4kW급 10.8kWh
(PV용량의 6.7배)
4kW
(PV용량의 2.5배)
경사고정식 예상발전량=1.6㎾×3.6h
= 5.76㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
1.6㎾× 10.78h=17.24㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=1.6㎾×3.6h×1.3
= 7.48㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
1.6㎾×14h=22.4㎾h/day(PV발전량의 약 3.0배 생산)

※ 발전시간 : 3h/day × 드라이버 제어시스템 140% = 14시간

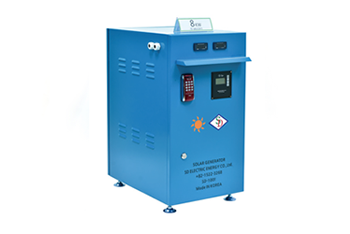

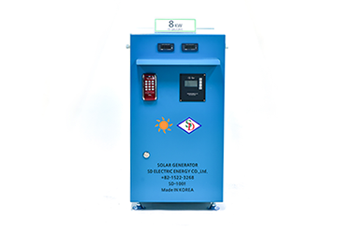

모델명 SD-1008+SD-L1020 (인버터 8㎾, 리튬전지 21.6㎾h)

8kw
8kw
8kw
8kw

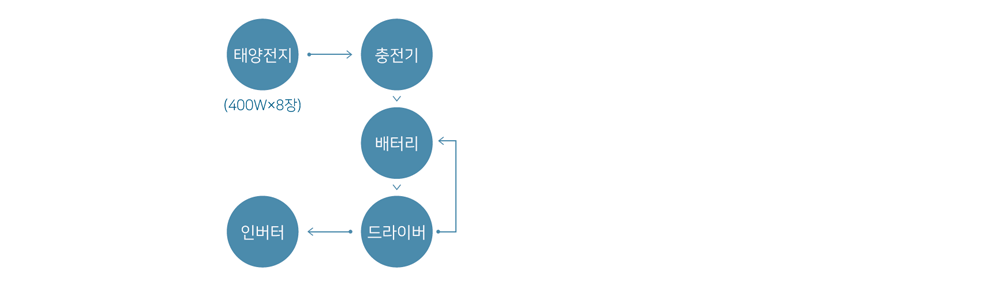

모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1008+
SD-L1020
3.2kW 400Wx8장 8kW급 3.2kWh
(PV용량의 5.5배)
1kW
(PV용량의 1.7배)
경사고정식 예상발전량=3.2㎾×3.6h
= 11.52㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
3.2㎾×10.78h=34.49㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=3.2㎾×3.6h×1.3
= 14.97㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
3.2㎾×14 h=44.8㎾h/day(PV발전량의 약 3.0배 생산)

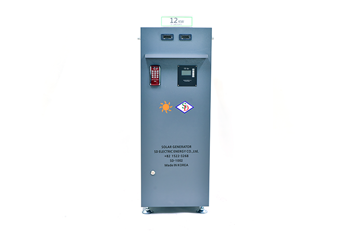

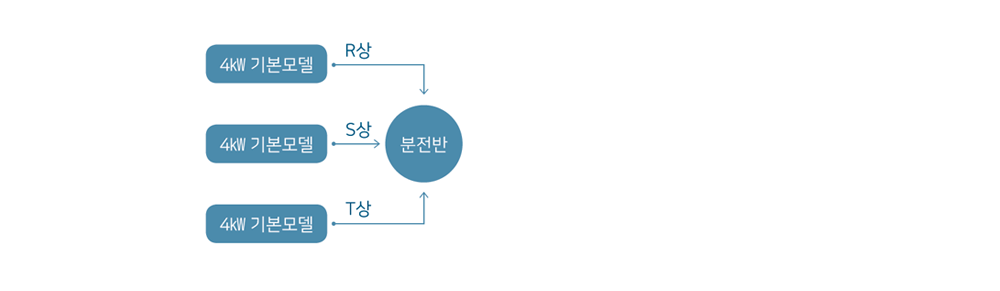

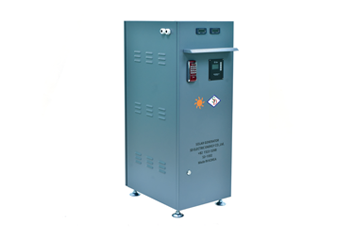

모델명 SD-1012+SD-L1030 (인버터 4㎾×3개, 리튬전지 10.8㎾h×3조)

12kw
12kw
12kw
12kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1012+
SD-L1030
400Wx12장 4.8kW 4kW급x3조 32.4kWh
(PV용량의 6.7배)
4kWx3조
(PV용량의 2.5배)
경사고정식 예상발전량=4.8㎾×3.6h
= 17.28㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
4.8㎾×10.78h=51.74㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=4.8㎾×3.6hx1.3
= 22.46㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
4.8㎾×14h=67.20㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

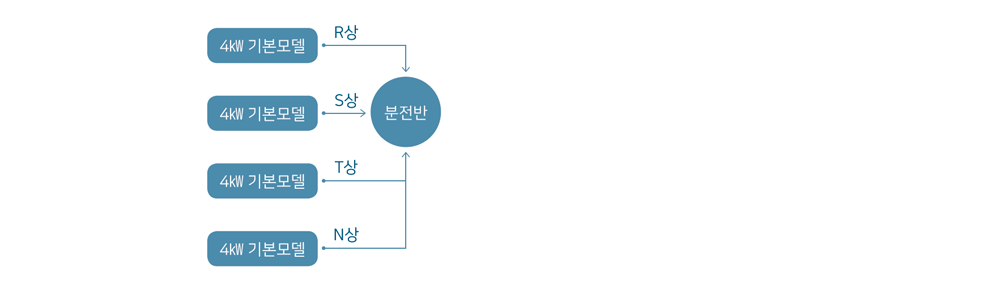

모델명 SD-1016+SD-L1040 (인버터 4㎾×4개, 리튬전지 10.8㎾h×4조)

16kw
16kw
16kw
16kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1016+
SD-L1040
400Wx4장x4조 6.4kW 4kW급x4조 43.2kWh
(PV용량의 6.7배)
4kWx4조
(PV용량의 2.5배)
경사고정식 예상발전량=6.4㎾×3.6h
= 23.04㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
6.4㎾×10.78h=68.99㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=6.4㎾×3.6hx1.3
= 29.95㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
6.4㎾×14h=89.60㎾h/day(PV발전량의 약 3.0배 생산)

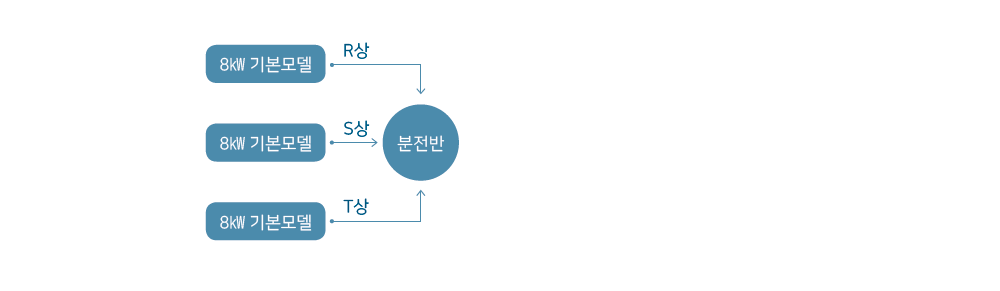

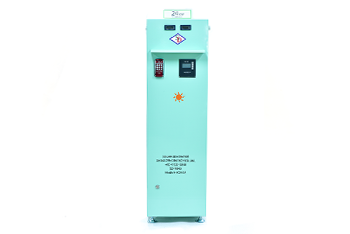

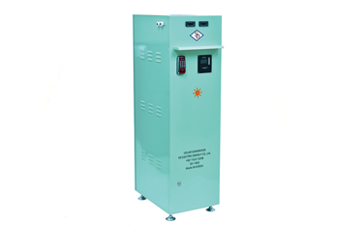

모델명 SD-1024+SD-L1060 (인버터 8㎾×3조, 리튬전지21.6㎾h×3조)

24kw
24kw
24kw
24kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1024+
SD-L1060
400Wx8장x3조 9.6kW 8kW급x3조 64.8kWh
(PV용량의 6.7배)
8kWx3조
(PV용량의 2.5배)
경사고정식 예상발전량=9.6㎾×3.6h
= 34.58㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
9.6㎾×10.78h=103.4㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=9.6㎾×3.6hx1.3
= 44.92㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
9.6㎾×14h=134.4㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

모델명 SD-1032+SD-L1080 (인버터 8㎾×4조, 리튬전지 21.6㎾h×4조)

24kw
24kw
24kw
24kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1032+
SD-L1080
400Wx8장x4조 12.8kW 8kW급x4조 86.4kWh
(PV용량의 6.7배)
8kWx4조
(PV용량의 2.5배)
경사고정식 예상발전량=12.8㎾×3.6h
= 46.08㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
12.8㎾×10.78h=130.h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=12.8㎾×3.6hx1.3
= 59.90㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
12.8㎾×14h = 179㎾h/day(PV발전량의 약 3.0배 생산)

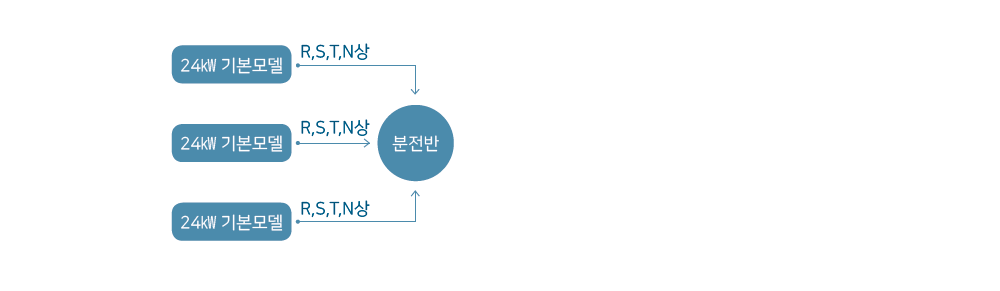

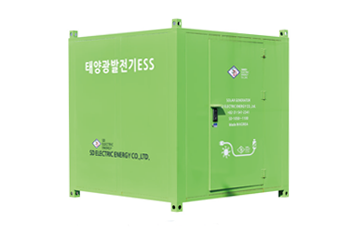

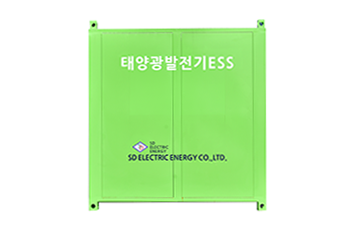

모델명 SD-1072+SD-L1180 (인버터 24㎾×3군, 리튬전지 64.8㎾h×3군)

72kw
72kw
72kw
72kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1072+
SD-L1180
400Wx8장x3조 9.6kW 8kW급x3조 64.8kWh
(PV용량의 6.7배)
8kWx3조
(PV용량의 2.5배)
172-L180
172-LI120
모델x3 모델x3 모델x3 모델x3
모델x2
모델x3
경사고정식 예상발전량=28.8㎾×3.6h
= 103.6㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
22.8㎾×10.78h=310㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=28.8㎾×3.6hx1.3
= 134.7㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
22.8㎾×14h=403㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

특장점

· 드라이버 설치하여 배터리 전력으로 배터리를 재충전함으로 배터리 전압유지용으로 사용
· 경사고정식을 설치할 경우 PV용량을 30% 추가설치 하여 양 추적식 수준의 발전량 확보가능
· 충전기, 배터리, 인버터(방열기능이 없음)에 열이 없으며, 전자파 발생이 거의 없음
· 여름철 태양전지 판넬 온도 약 20도 내려감. 인버터 용량의 2배까지 약 1시간 연속사용 가능
· 야간에도 도심지역에서는 태양전지 용량의 시간당 약 2% 출력 가능함
· 고주파 충전방법과 동시 충.방전 기법을 적용하여 리튬 배터리 15년 사용가능
· 충전기, 배터리 및 인버터 제어용(소형 산업용 PC), 휴대폰 실시간 조회
· 상기 24㎾ 모델을 N개 구성하여 시스템구축함(48㎾, 72㎾, 96㎾, 120㎾ 가능)

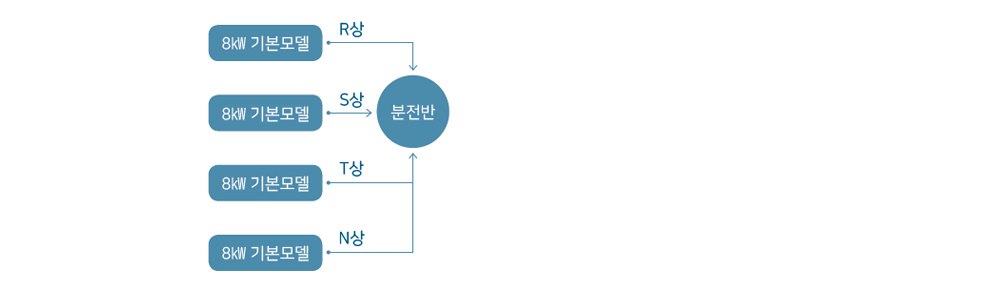

용도 : 3상 4선식 계통연계용

· 계통연계용 사무실/공장, 발전사업용
· 국내의 신.재생에너지 판매단가가 고객 사용단가 보다 높기 때문에 발전사업용이 적합함

모델명 SD-1100+SD-L1240 (32㎾×3군, 리튬전지 86.4㎾h×3군)

72kw
72kw
72kw
72kw
모델명 PV수량 PV용량 충전기용량 배터리용량 인버터
SD-1100+
SD-L1240
400Wx8장x3조 12.8kW 8kW급x4조 86.4kWh
(PV용량의 6.7배)
8kWx4조
(PV용량의 2.5배)
I096-LI240
I096-LI160
모델x3 모델x3 모델x3 모델x3
모델x2
모델x3
경사고정식 예상발전량=38.4㎾×3.6h
= 138.2㎾h/day
일 PV용량 부하로 10.78(7.7*1.4)시간 이상 사용가능
38.4㎾×10.78h=413㎾h/day(PV발전량의 약 3.0배 생산)
양 추적식 예상발전량=38.4㎾×3.6hx1.3
= 179.7㎾h/day
일 PV용량 부하로 14(10*1.4)시간 이상 사용가능
38.4㎾×14h=537㎾h/day(PV발전량의 약 3.0배 생산)

※ 양 추적식 : 경사고정식 대비 발전량 30%증가, 피드백충전 및 제어시스템으로 효율 약 40% 증가

특장점

· 드라이버 설치하여 배터리 전력으로 배터리를 재충전함으로 배터리 전압유지용으로 사용
· 경사고정식을 설치할 경우 PV용량을 30% 추가설치 하여 양 추적식 수준의 발전량 확보가능
· 충전기, 배터리, 인버터(방열기능이 없음)에 열이 없으며, 전자파 발생이 거의 없음
· 여름철 태양전지 판넬 온도 약 20도 내려감. 인버터 용량의 2배까지 약 1시간 연속사용 가능
· 야간에도 도심지역에서는 태양전지 용량의 시간당 약 2% 출력 가능함
· 고주파 충전방법과 동시 충.방전 기법을 적용하여 리튬 배터리 15년 사용가능
· 충전기, 배터리 및 인버터 제어용(소형 산업용 PC), 휴대폰 실시간 조회
· 상기 32㎾ 모델을 N개 구성하여 시스템구축함(64㎾, 96㎾, 128㎾, 160㎾ 가능)

용도 : 3상 4선식 계통연계용

· 계통연계용 사무실/공장, 발전사업용
· 국내의 신.재생에너지 판매단가가 고객 사용단가 보다 높기 때문에 발전사업용이 적합함
